螺杆式空气压缩机工作流程图解

　　螺杆式空气压缩机工作流程图解

　　螺杆式空气压缩机工作流程图解，主要为大家更能深入的理解螺杆式空气压缩机的工作原理，中山顺力小编将分其六个步骤如下图所示。

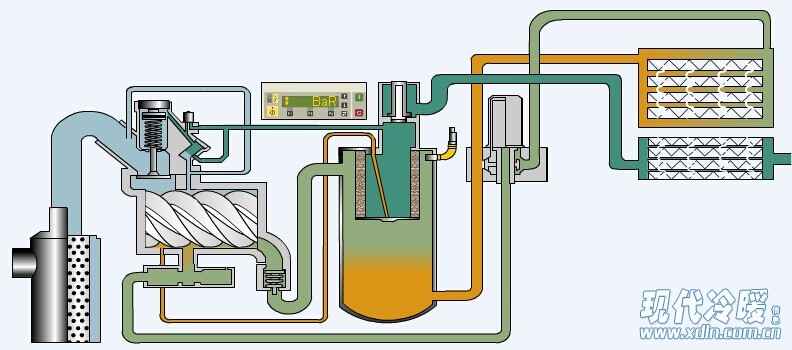

　　螺杆式空气压缩机工作流程图

　　1、主机腔内大多数的油在油气分离器内与压缩空气进行分离，然后经冷却后回到言机循环利用

　　2、空压机通过空气滤器吸入周围的空气，使之进入到压缩主机内。

　　3、阴阳转子通过合运动来改变言机内的容积。同时腔内不断喷油，润滑和冷却螺杆。由此产生了受热后的油气混合物。

　　4、压缩空气的温度在后冷却器内被冷却下来，得到您所需要的压缩空气。

　　5、升温升压后的油气混全物通过排气单向阀进入到油气分离器罐。

　　6、一旦油气分离器内的空气达到需最低压力时，最小压力阀开启;高温的压缩空气进入后冷却器。
